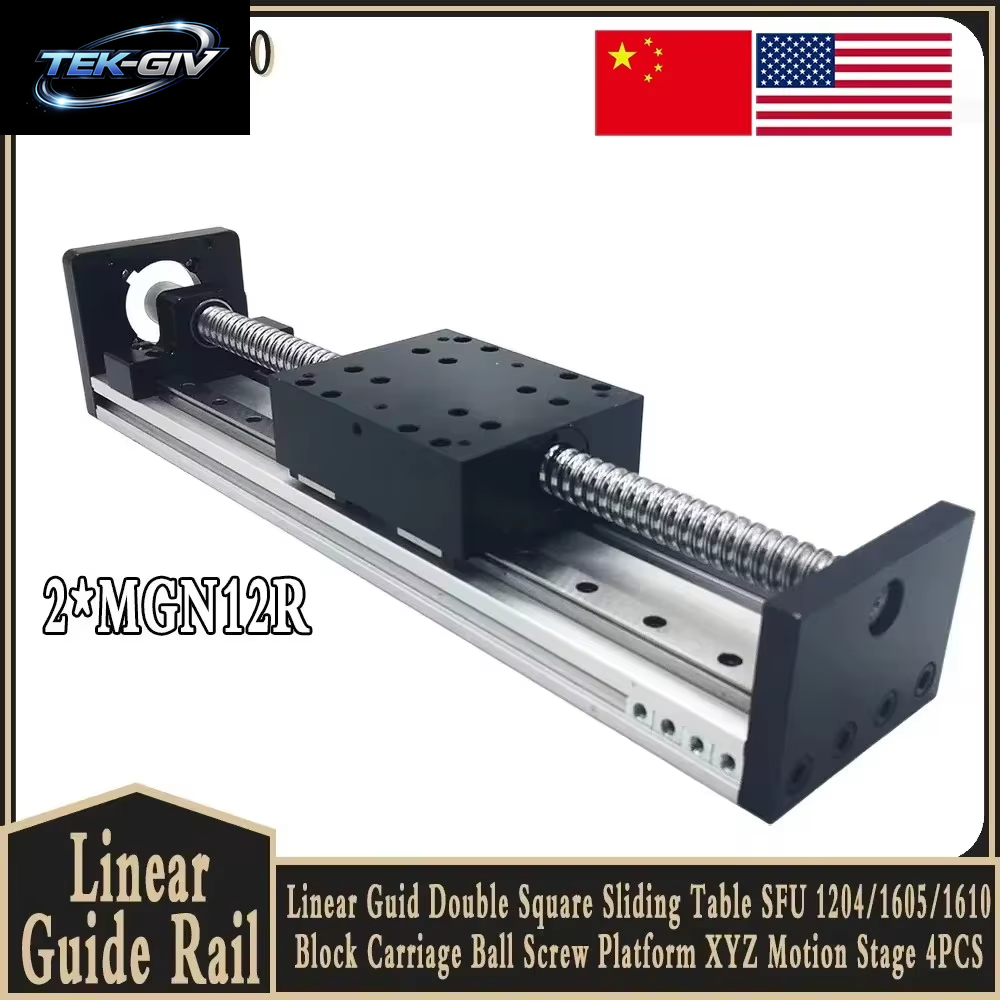

Linearführung, Doppelter Quadratischer Schiebetisch, SFU 1204/1605/1610, Blockwagen, Kugelumlaufspindel, Plattform, Xyz-Motion-Bühne, 4 Stück Schieber

1* Schiebetisch
1* 8 mm auf 8 mm Kupplung

Hinweis:
1.3D-Zeichnungen können durch Kontaktaufnahme mit dem Kundendienst bezogen werden
2. Um die XZ-, XY- und XYZ-Achse zu bauen, ist es notwendig, die Verbindungsplatte anzupassen. Bitte wenden Sie sich für ein Angebot an den Kundendienst.
3. Der Schiebetisch ist standardmäßig mit einer Nema23-Motorhalterung ausgestattet. Andere Halterungen können individuell angepasst werden. Für weitere Informationen wenden Sie sich bitte an den Kundendienst.

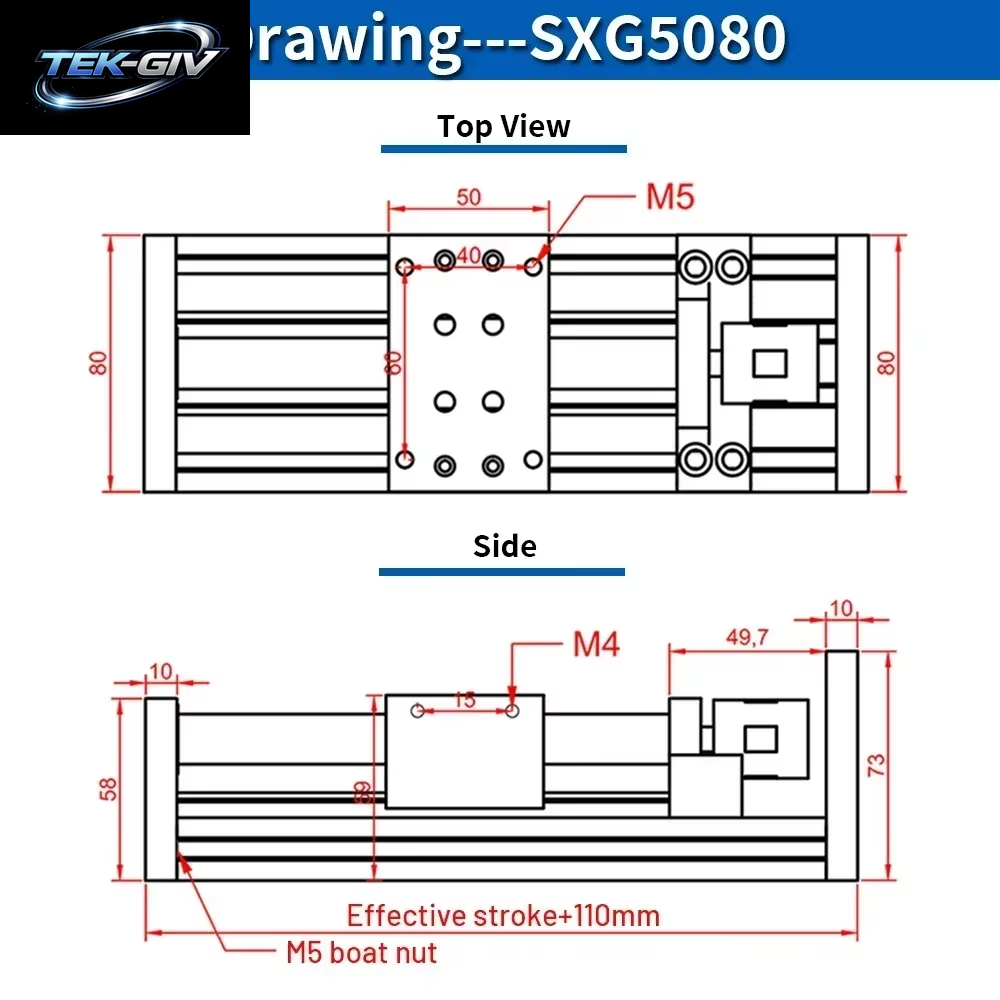

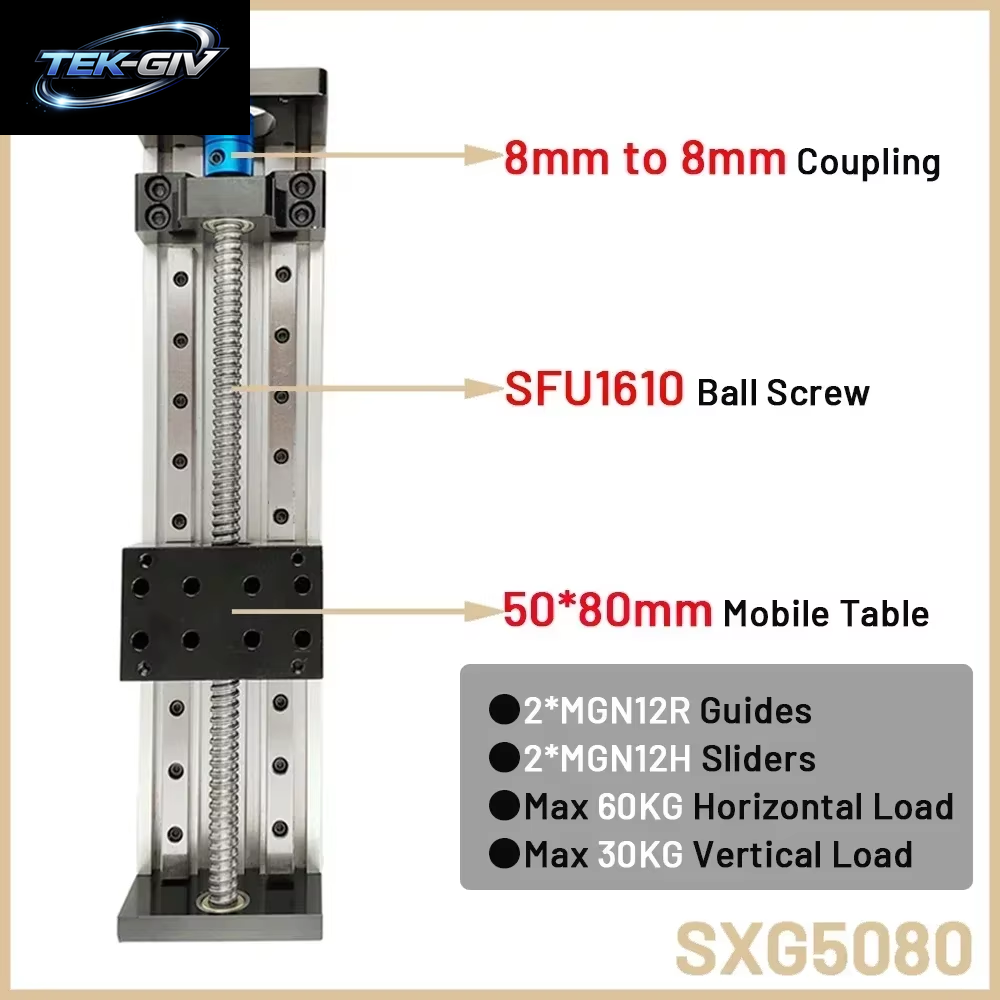

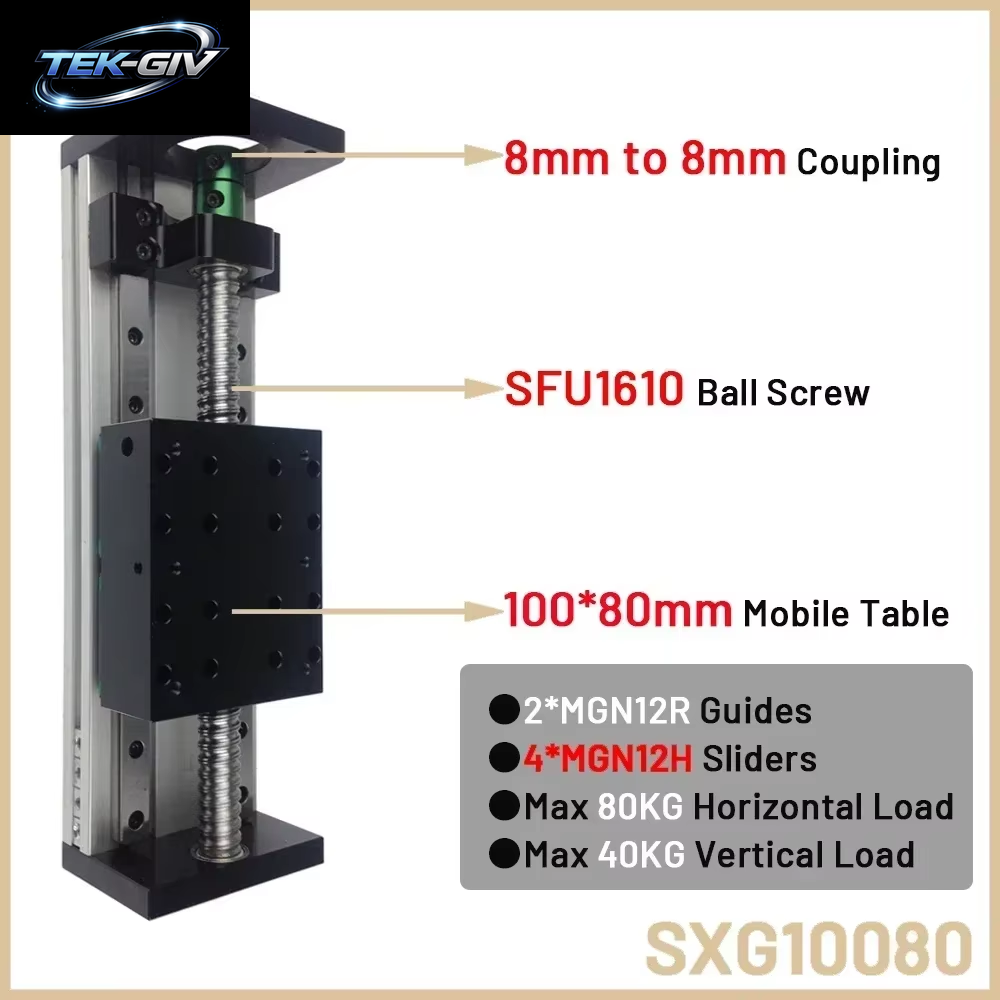

●Modell:SXG5080 (50*80mm Tisch) / SXG10080 (100*80mm Tisch)

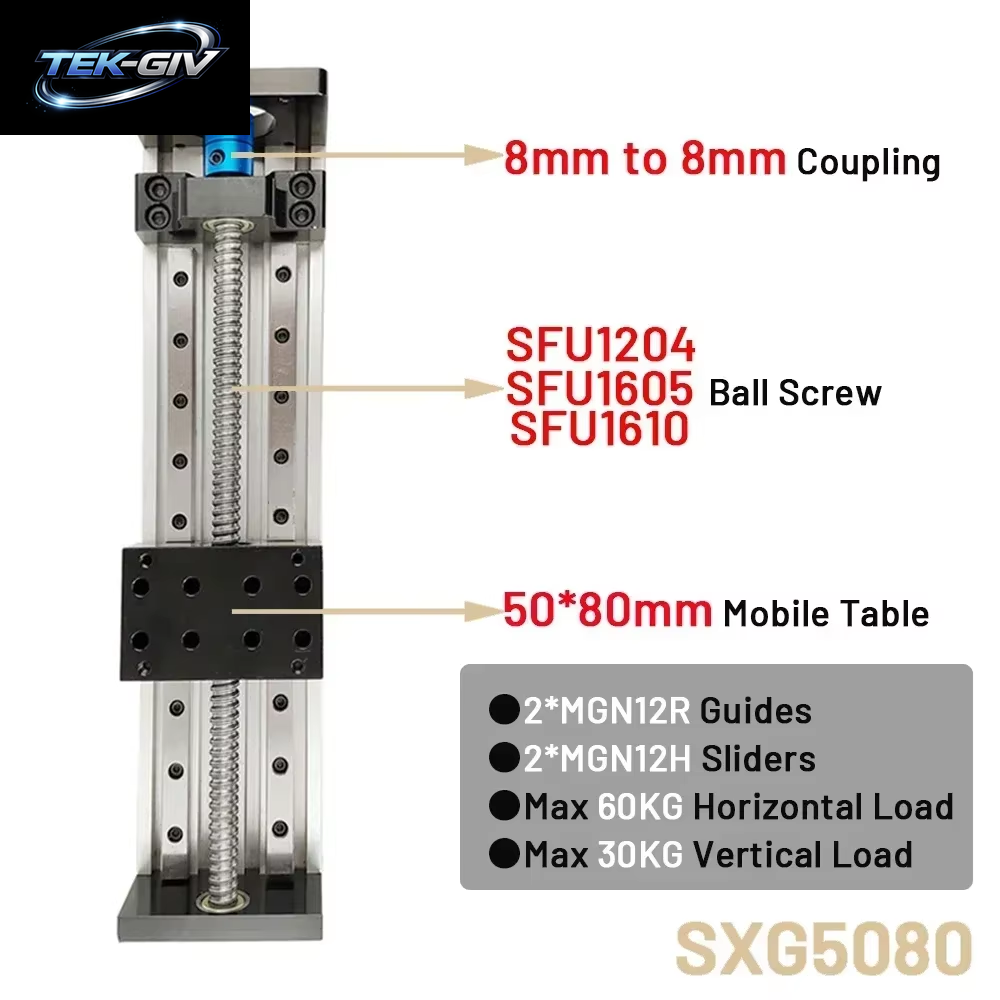

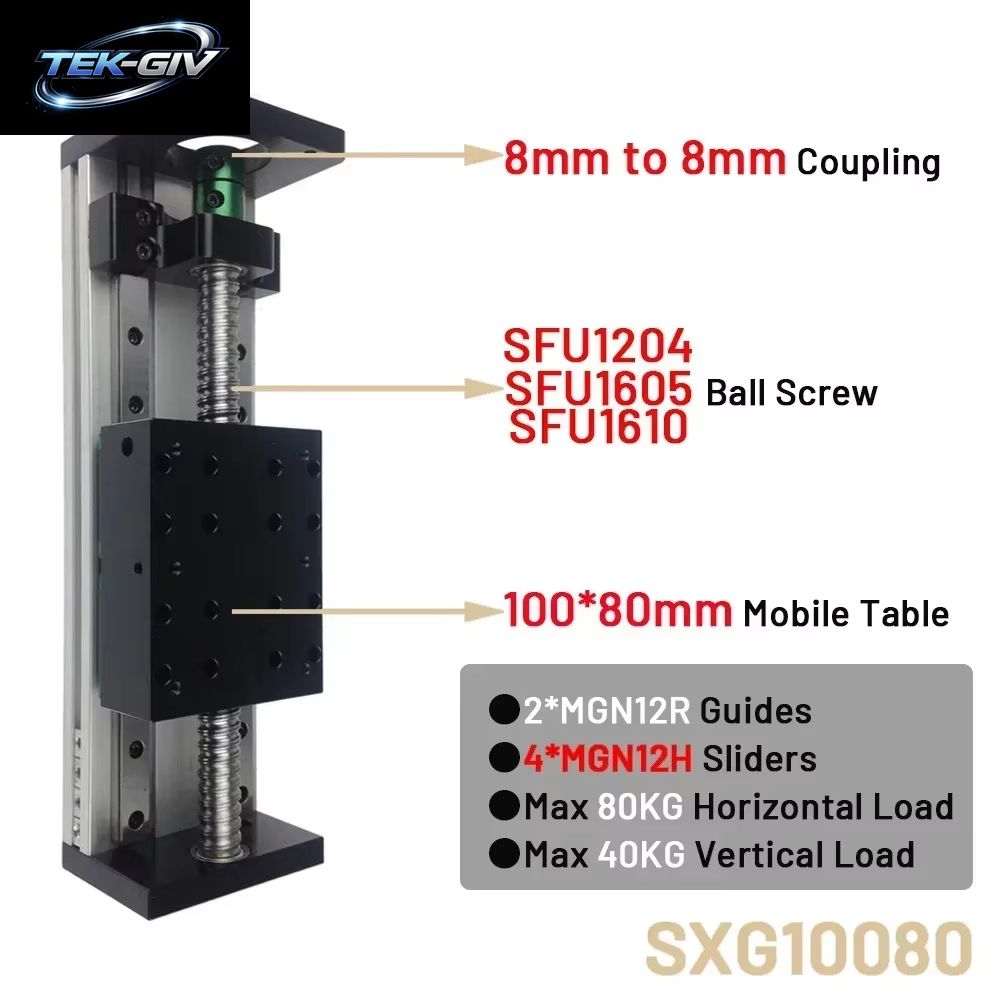

●Kugelgewindetrieb-Typ:SFU 1605(Schraubendurchmesser 16 mm, Steigung 5 mm, die Schraubstange dreht sich einmal und die Platte bewegt sich um 5 mm)/ SFU1204/ SFU1610
●Kugelumlaufspindel-Genauigkeit:C7-Niveau
●Effektiver Schlag:100mm-1000mm Optional
●Gesamtlänge:
Effektiver Hub +110 mm (50*80 Tisch)

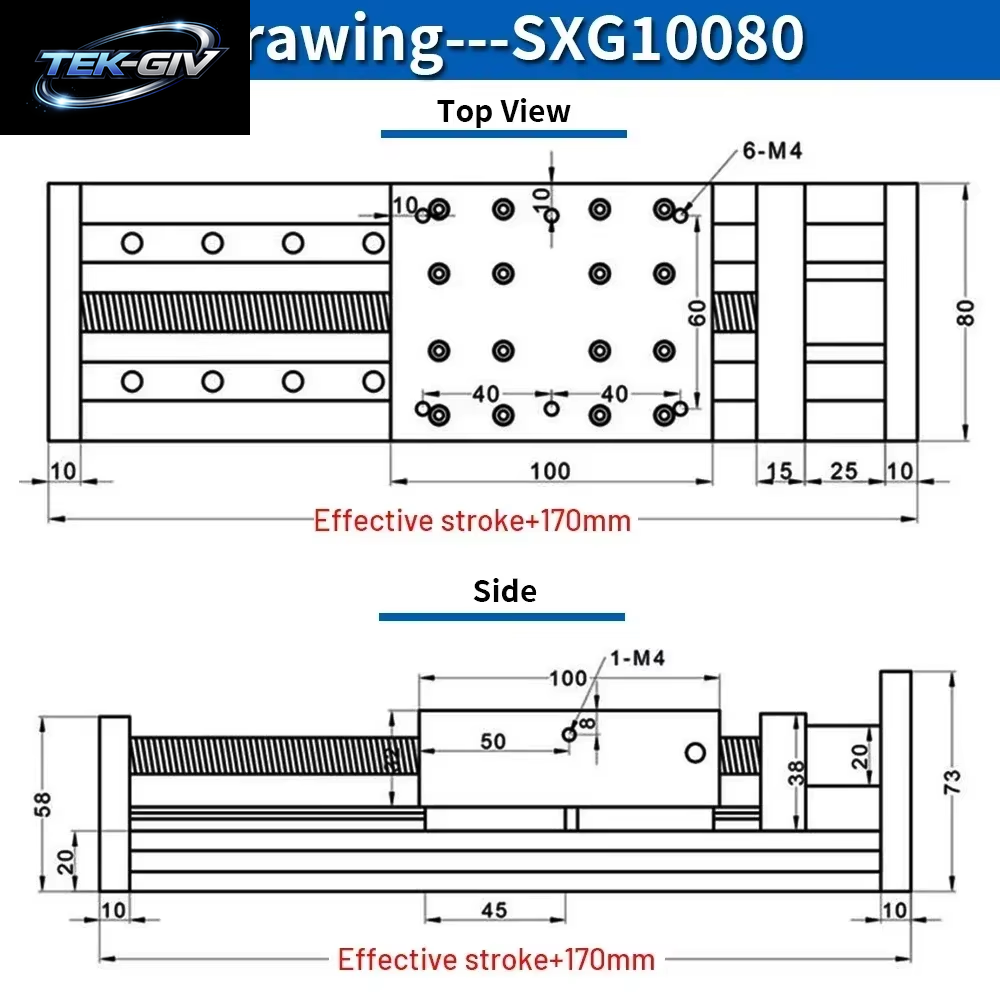

Effektiver Hub +170 mm (100*80 Tisch)
●Mobile Panelgröße:50*80mm/ 80*100mm
●Führungsbohrungsdurchmesser:12 mm
●Führungstyp: 2*MGN12R
●Slider-Typ:
2*MGN12H (für 50*80mm Tisch);
4*MGN12H (für 80*100mm Tisch)
●Horizontale Last:
Max. 50 kg (für 50 x 80 mm Tisch);
Max. 80 kg (für 80 x 100 mm Tisch)
●Vertikale Last:
Max. 20 kg (für 50 x 80 mm Tisch);
Max. 40 kg (für 80 x 100 mm Tisch)
●Höchstgeschwindigkeit: 500 mm/s
●Wiederholgenauigkeit der Kugelumlaufspindel:0,02–0,03 mm
●Unterstützte Motorhalterung (Unterstützung der Anpassung):
SXG 5080Kompatibel mit Nema 17/ Nema 23 Schrittmotor;
SXG10080 Standardmäßig passender Nema 23-Schrittmotor
●Material der Kugelumlaufspindel und der Linearschiene:Kohlenstoffstahl und Lagerstahl
●Material der Grundplatte:Aluminiumlegierung
